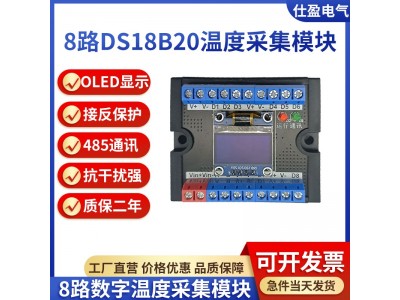

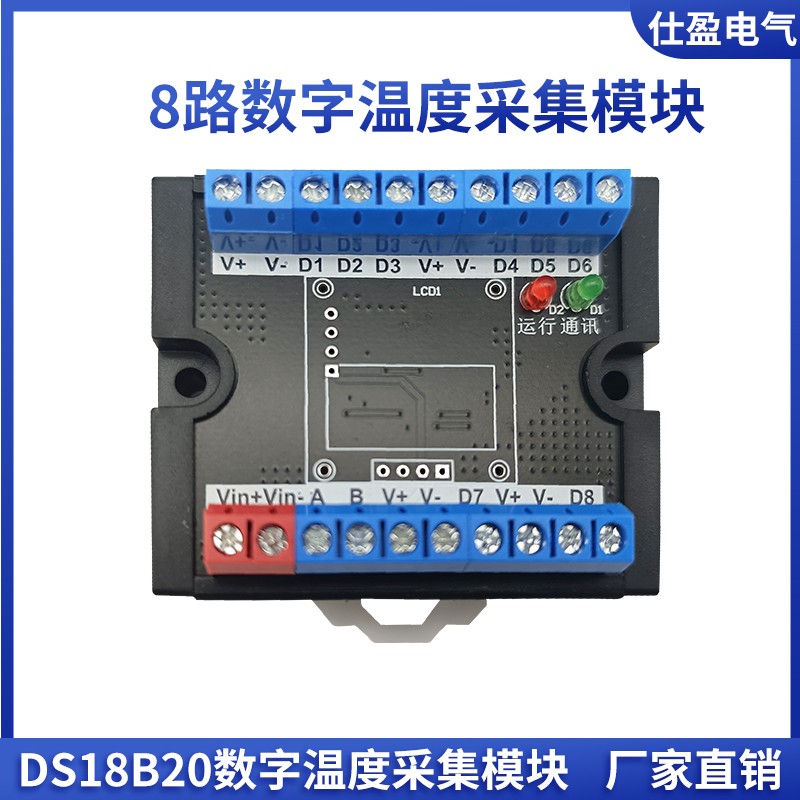

DS18B20温度采集模块,DS18B20温度传感器,多路DS18B20检测模块,8路DS18B20温度采集模块,数字温度采集模块,温度采集模块

参数

供电电压：DC6-36V

工作电流：10MA（跟外接NTC的数量有关）

显示方式：OLED显示(可选)

MODBUS RTU指令支持 03 06功能码

通过修改485地址，最多可以247个模块级联使用（超过16个请使用R485中继器）

适配的传感器：DS18B20

温度测量范围：-55℃至+125℃。

温度测量精度：1%。

重量：30克

指令详情见《通讯设置协议》

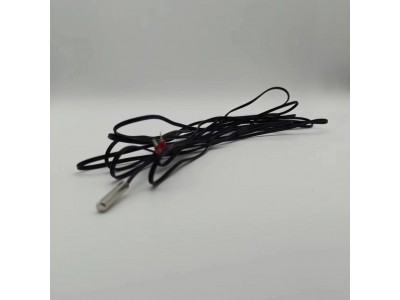

温度传感器参数

线颜色定义：

    红色：接正  （VCC）

    蓝色：接负    (GND)

    黄色：接数据 (DQ)

产品特性：

   DS18B20数字温度传感器是美国DALLAS公司生产的单总线数字温度传感器。其测温范围 －55℃～＋125℃，64位只读存储器储存器件的片序列号。从而允许多只 DS18B20同时并联在一根单线总线上；可以用一个微控制器去控制很多覆盖在一大片区域的DS18B20。这一特性在 HVAC 环境控制、探测建筑物、仪器或机器的温度以及过程监测和控制等方面非常有用。最多只能并联8个，实现多点测温，如果数量过多，会使供电电源电压过低，从而造成信号传输的不稳定。器件内部高速暂存器区含有两个字节的温度寄存器，用来存储温度传感器输出的数据。此外，高速暂存器区还有一字节的上下温度报警寄存器（TH 和 TL），和一个字节的的配置寄存器。配置寄存器允许用户将温度的精度设为9～12 位对应的分辨率为0.5°C、0.25°C、0.125°C和0.0625°C。TH,TL和配置寄存器是EEPROM，存储的数据在器件掉电时不会消失。DS18B20的另一个功能是可以在没有外部电源供电的情况下工作。当总线处于高电平状态，DQ与上拉电阻连接通过单总线对器件供电。同时处于高电平状态的总线信号对内部电容（Cpp）充电，在总线处于低电平状态时，该电容提供能量给器件。这种提供能量的形式被称为“寄生电源”；寄生电源模式时，VDD引脚必须接地。作为替代选择，DS18B20同样可以通过VDD引脚连接外部电源供电。采用导热性高的密封胶灌封，保证了温度传感器的高灵敏性，极小的温度延迟。芯片每个引脚均用热缩管隔开，防止短路，内部封胶，防水防潮！传感器的引线长度可根据用户需要定制。

产品参数：

工作电压：3V～5.5V

测温范围：-55°C～+125°C(-67°F～+257°F)误差±2°C

-10°C～+85°C误差±0.5°C

外形尺寸：不锈钢外壳(6*30mm)，可做6*50

引线长度：100cm（引线耐温85°C左右）

应用范围：

1、冷藏库温度监测 2、药厂GMP监测系统 3、电信机房监控 4、啤酒生产 5、楼宇自控 6、仓库温度监测 7、环境监测 8、过程温度监测 9、空调监测 10、孵化温度控制 11、养殖业温度测量12、温室大棚温度监测  13.家用冰箱

使用说明：

红色引线VCC接3V～5.5V,蓝色引线GND接电源负极，黄色引线DO传感器数据输出，红线和黄线之间接的电阻为4.7K上拉电阻，下载相应的驱动程序即可使用。

注意：

正确接线！切勿将正负接反，使电子器件烧毁。
