故障电弧保护器

故障电弧保护器,三相四线故障电弧保护器,三相故障电弧保护器

2P故障电弧保护器,1P+N电弧保护器,故障电弧保护器

漏电型故障电弧保护器,短路型故障电弧,电弧保护空开,故障电弧保护器

故障电弧保护器,电弧保护空开,故障电弧检测空开,故障电弧空开

技术参数

■ 型号规格: SY-AFDD（漏电型）

■ 额定工作电流: 1-63A

■ 工作电压: AC220V

■ 工作环境: -23~+55°C， 湿度: < 90%

■ 外形尺寸: 1P+N(54*94*65mm)     2P+N(72*94*65mm)

■ 安装方式: 35mm标准导轨安装

功能特点

■ 电压保护，额定值AC230V,过压及欠压保护

■ 电流保护，额定值AC63A及以下,过电流保护

■ 额定短路分断能力icn(kA): 4.5

■ 防护等级: IP20

■ 接线能力mm?: 1-25

■ 海 拔:≤2000m

■ 安装环境:无显著振动和冲击的地方

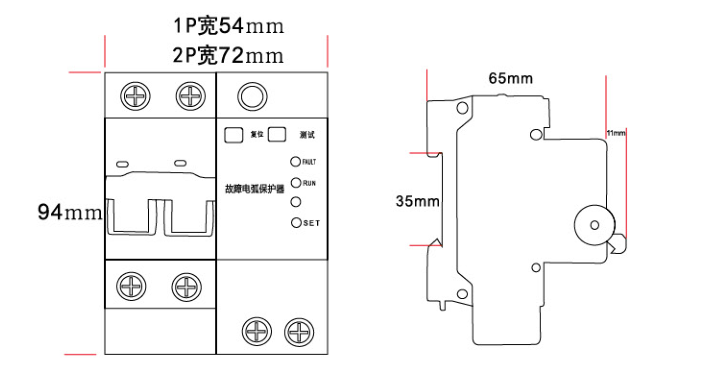

产品外形尺寸及结构定义

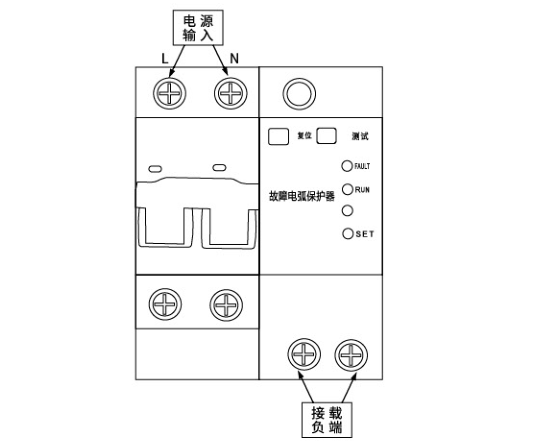

接线原理图
